好久沒寫文章啦，最近有在研究GNS3 怎麼模擬 ASA，就來寫個當記錄並分享給需要的人
小弟只是個 GNS3 的新手，有錯誤地方或需修正的請指教，謝謝！
以下步驟基本上是參考這個網站，只是將步驟截圖和分享設定時遇到的問題。
第 1 步驟
先下載GNS3、ASA8.4(2) 的 Image 檔與 ASDM 的 bin 檔，下載連結如下：
GNS3 下載點：http://www.gns3.net/download/
ASA8.4(2) Image 檔下載點：http://www.mediafire.com/download.php?l010dd0c1nayf0
在此就不提供 ASDM 的 bin 檔下載，Google 大神丟一下應該都會有。
下載後先將 GNS3 安裝並開啟。
第 2 步驟

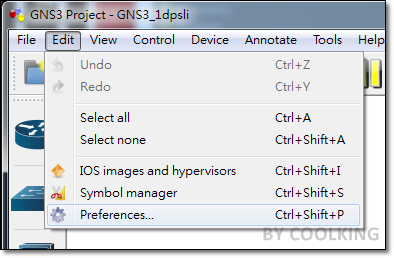

點選 Edit / Preferences。
第 3 步驟

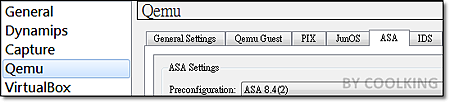

點選 Qemu / ASA頁籤。
第 4 步驟

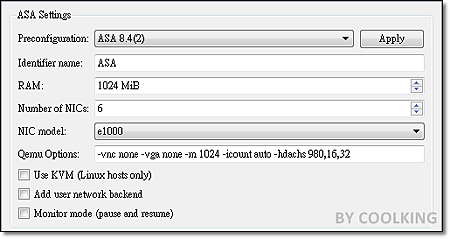

點選 ASA 8.4(2) 後，並調整下列屬性值：
Identifier name : ASA (隨意設定)
RAM：1024 MiB
Qemu Options：-vnc none -vga none -m 1024 -icount auto -hdachs 980,16,32
Initrd 與 Kernel 路徑選取 ASA8.4(2) 解壓縮後的路徑，
Initrd 選取 .gz 檔，Kernel 選取另一個檔案。
Kernel and line：-append ide_generic.probe_mask=0×01 ide_core.chs=0.0:980,16,32 auto nousb console=ttyS0,9600 bigphysarea=65536
確認無誤後點選 Save 與 OK 按鈕。
第 5 步驟

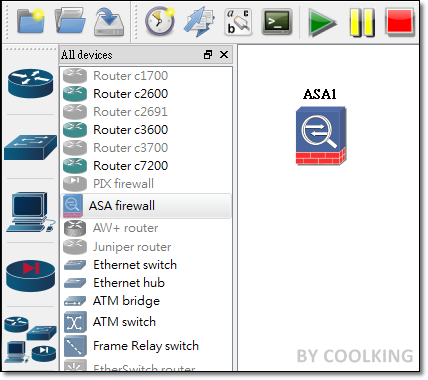

點選旁邊的圖示開啟設備清單，將 ASA 拉至旁邊空白處並點選上方綠色三角 Play 按鈕。
第 6 步驟

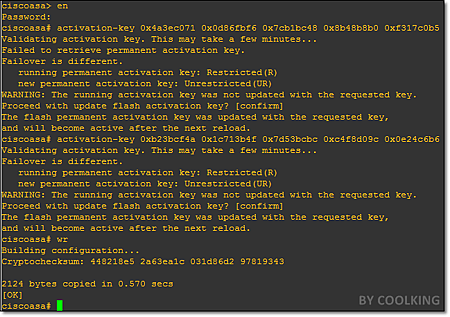

點選 ASA 圖示兩下以開啟 Console 介面，輸入 Activation-Key。
據我所知第一次開啟 Project 時，新增的 ASA 需要執行此步驟，之後就不用了。
ciscoasa > en
PAssword : 無密碼
ciscoasa# activation-key 0x4a3ec071 0x0d86fbf6 0x7cb1bc48 0x8b48b8b0 0xf317c0b5
ciscoasa# activation-key 0xb23bcf4a 0x1c713b4f 0x7d53bcbc 0xc4f8d09c 0x0e24c6b6
提醒一：兩個 Activation-key 要分開執行，一起執行似乎有問題(據我測試)。
提醒二：第二個 Activation-key 執行會較久，請稍等。
ciscoasa# wr
儲存之後，就可進行 ASA 重開。
重開時仔細看可看到開機時會啟用 Activation-key。
第 7 步驟

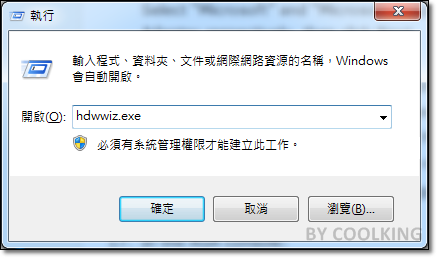

執行輸入 hdwwiz.exe，開啟新增硬體精靈

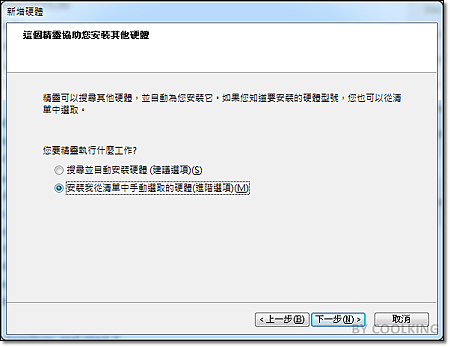

點選安裝我從清單中手動選取的硬體，下一步。

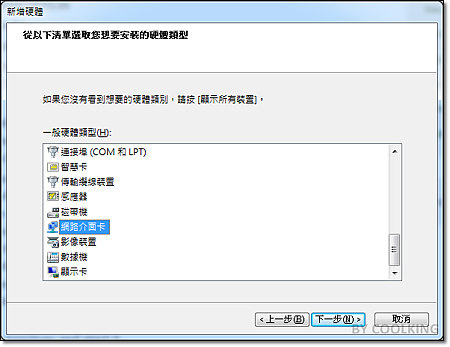

點選網路介面卡，下一步。

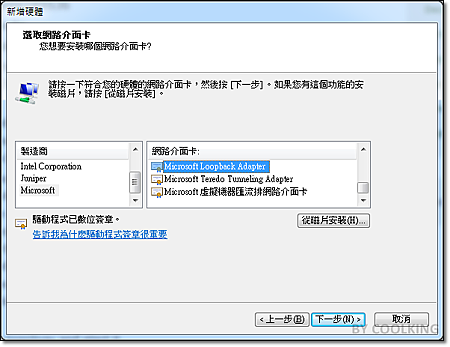

點選 Microsoft / Microsoft Loopback Adapter，下一步。
一直點選到最後完成。
第 8 步驟

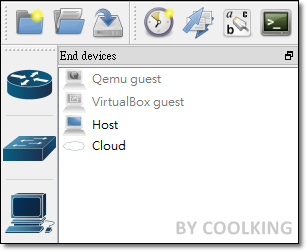

點選旁邊的圖示開啟設備清單，將 Cloud 拉至空白處。

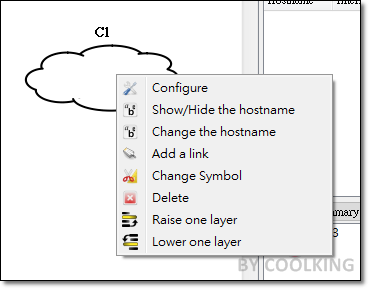

在圖示上方點選右鍵 / Configure。
第 9 步驟

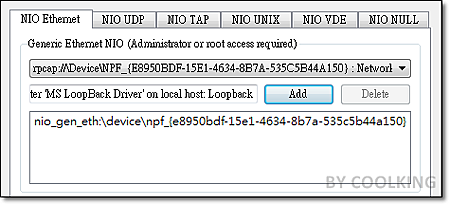

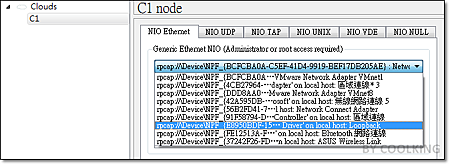

選取 C1 選單，NIO Ethernet 頁籤挑選剛才新增 Loopback。
選取後按下 Add 與 OK 按鈕。
第 10 步驟

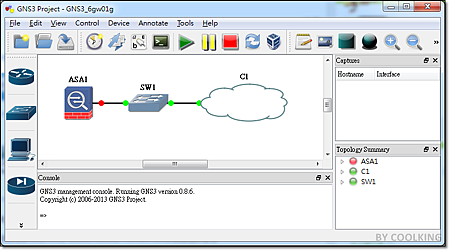

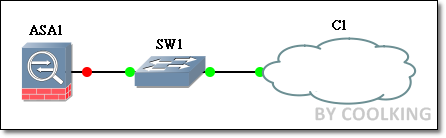

點選旁邊的圖示開啟設備清單，新增一台 Switch 到空白處並將其連結起來，如下圖。
第 11 步驟

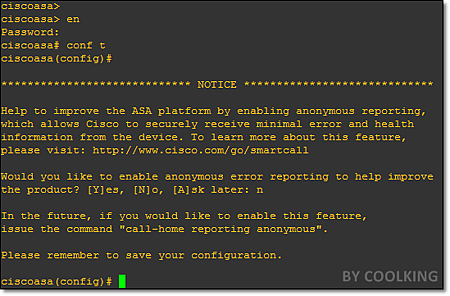

開始進入設定 ASA IP，
ciscoasa > en
Password : 無密碼
ciscoasa# conf t
ciscoasa(config) # int gi0
ciscoasa(config-if) # ip address 10.10.10.1 255.255.255.0
ciscoasa(config-if) # nameif management
ciscoasa(config-if) # no shut
第 12 步驟

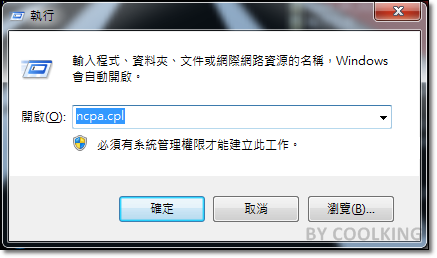

執行輸入 ncpa.cpl，開啟網路連線。

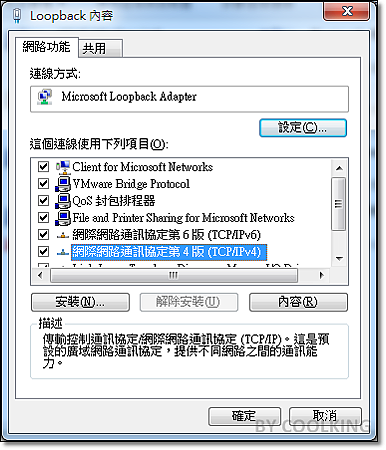

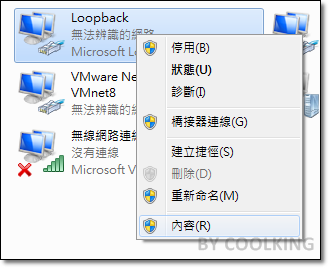

在 Loopback 介面上點選右鍵 / 內容。

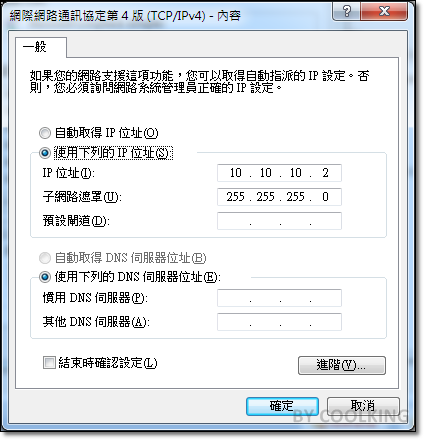

點選網際網路通訊協定第4版 (TCP/IP)。
將 IP 位址改為 10.10.10.2/24。
第 13 步驟
回到 ASA Console 介面試著 Ping 是否有互通，
ciscoasa# ping 10.10.10.2
第 14 步驟

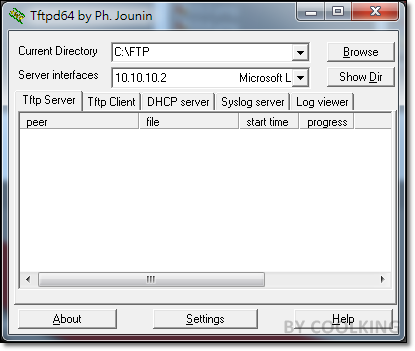

開啟 TFTP 軟體準備上傳 ASDM.bin，選擇資料夾及 Loopback 網路介面。
第 15 步驟
回到 ASA Console 介面輸入上傳指令，

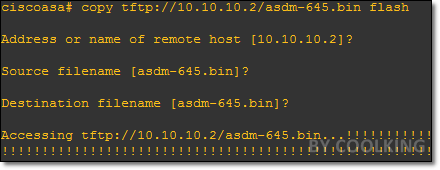

ciscoasa# copy tftp://10.10.10.2/asdm-645.bin flash
確認上傳來源 IP、來源端檔案與目的端檔名是否正確，
皆正確就會出現一堆驚探號開始上傳。

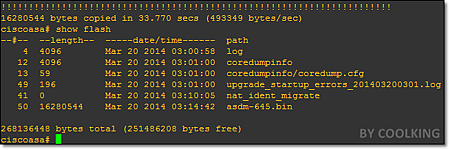

上傳完成後可執行指令確認是否上傳成功，
ciscoasa# show flash
最下方會出現剛才所上傳的 asdm-645.bin 檔，就是成功！
第 16 步驟
開啟 HTTP 功能及新增登入帳號密碼，
ciscoasa# conf t
ciscoasa(config) # http server enable
ciscoasa(config) # http 10.10.10.2 255.255.255.255 management
ciscoasa(config) # username <id> password <pw> privilege 15
第 17 步驟

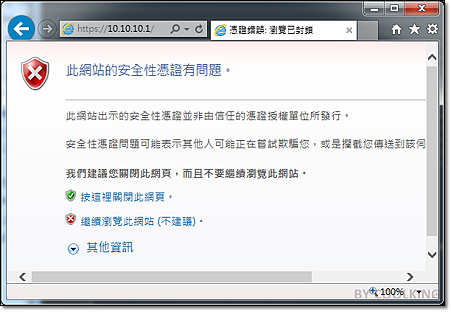

開啟 IE Browser，輸入 https://10.10.10.1/ 並點選繼續瀏覽此網站(不建議)。
提醒一：要安裝 Java，後面步驟需要執行 Java。

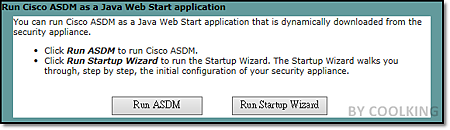

開啟後點選右下方 Run ASDM 按鈕。

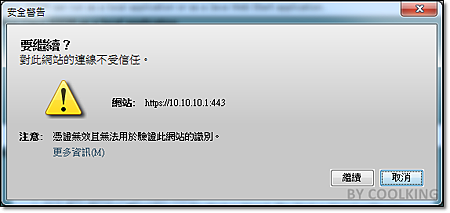

點選繼續按鈕。
第 18 步驟

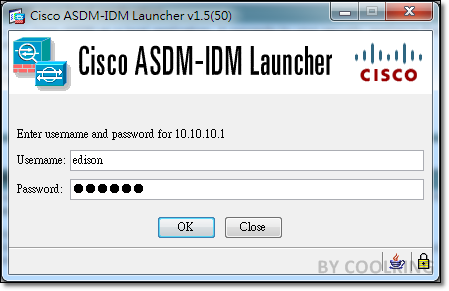

輸入剛才所新增的帳號密碼。

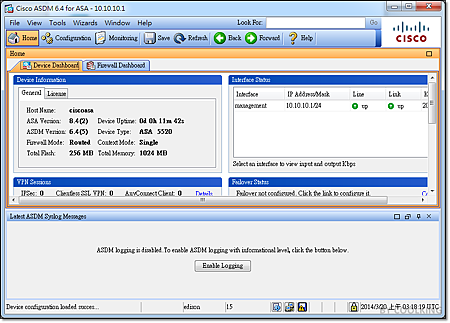

輸入正確後可正常登入 ASDM 。
常見問題
問題一：
若您不幸，第一次登入 ASA Conosle 時就會出現，
「lina_bigphysarea_size: open /proc/bigphysarea failed. error2」的錯誤訊息
在第 4、5 步驟時，請手動輸入 Qemu Option 和 Kernel line 兩串落落長的字，
關於這個錯誤花了我一個小時多，試了更換 ASA image 檔、重新安裝 GNS3 數次…等
重新親自將這些字打進去就可以了，我也不知道為什麼…
